充電樁應用專題
上海本宏電子科技有限公司是一家專業的元器件代理商和方案提供商！

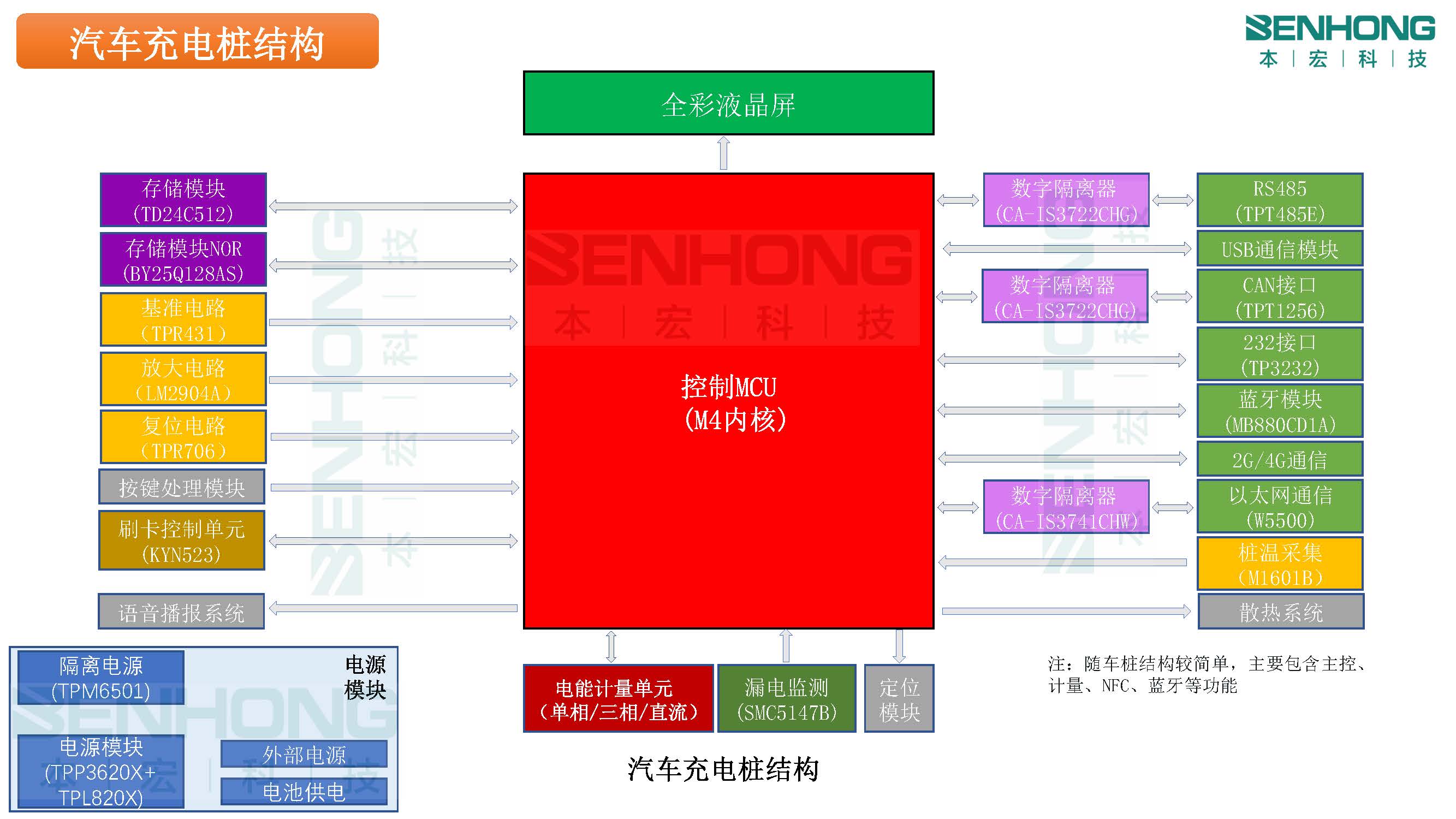

汽車充電樁應用專題
| 功能模塊 | 型號 | 電壓(V) | 品牌 | 封裝 | 產品說明 | ||||||||
| 計量ADC | HT7017/HT7136 | 3.0~5.5 /3.0~3.6 |
鉅泉光電 | SSOP16 /LQFP64 |
HT7017適用于單相或者直流充電樁，±890mv采樣范圍，動態范圍8000：1；HT7136適用于三相充電樁，±710mv采樣 范圍，動態范圍5000：1，支持有功/無功/諧波等 | ||||||||
| 通信-485 | TPT485E | 4.5~5.5 | 3peak | SOP8 | 含有國網認證證書的有極性485 | ||||||||
| 通信-CAN | TPT1256 | 4.5~5.5 | 3peak | SOP8 | 支持±42V故障保護、±30V共模電壓輸入，3.0~5.5V IO接口，HBM ESD 15KV，已用于國網多個項目 | ||||||||
| 通信232 | TPT3232E | 1.8~5.5 | 3peak | SSOP16 | 工業級產品，工作溫度范圍為-40~+125℃，符合TIA/EIA-232-F和ITU V.28標準 | ||||||||
| 存儲-NOR Flash | BY25Q128AS | 2.7~3.6 | 博雅 | SOP8 | SPI接口，讀寫頻率108MHZ；擦寫次數10萬次； | ||||||||
| 存儲-EEPROM | TD24C512 | 1.7~5.5 | 億存芯 | SOP8 | IIC接口，讀寫頻率400K/1MHZ；擦寫次數200萬次； | ||||||||
| 電源-DCDC | TPP36208 | 4.5~36 | 3peak | TSOT23-6 | 500KHZ開關頻率，支持2A輸出 | ||||||||
| 電源-LDO | TPL820X | 3.6~42 | 3peak | SOT23-3 | 輸出2.8, 3.0, 3.3, 5.0；最大壓降720mV, 靜態功耗2uA，已用于集中器，專變，能源控制器，國網直流導軌表， 充電樁，R46標準物聯網表； |
||||||||
| 電源-隔離電源 | TPM650X | 2.25~5.5 | 3peak | SOT23-5 | 可兼容TI的SN6501等隔離DC-DC方案，適用于5V轉5V，5V轉12V，12V轉5V等多種方案 | ||||||||
| 數字隔離器 | CA-IS37XXC系列 | 3.0~5.5 | 川土微 | WSOP8/16 | DC150Mbps通信速度，5KV隔離耐壓，±150kV/µs CMTI特性，支持±6KV HBM ESD | ||||||||
| 藍牙模組 | MB880CD1A | 1.8~3.3 | 桃芯 | 郵票口封裝 | 國網物聯表藍牙模塊，適用于量測開關、國網R46表等產品 | ||||||||
| 漏電監測 | SMC5147B | 4.6~4.9 | 勝金微 | SOP8 | 直接驅動 SCR，當有漏電信號時， OS 輸出脈寬大于 20ms，適用于檢測 A 型（含 AC 型）漏電信號，適用于交流 電壓 110V~220V（50Hz~60Hz），動作延時可調整 | ||||||||
| 運放 | LM2904A | 3.0~36 | 3peak | TSSOP-14 | 2通道，支持軌到軌輸出，偏置電壓3mV@max，壓擺率0.5V/us，1MHZ帶寬 | ||||||||
| 測溫 | M1601B | 1.8~5.5 | 敏源 | SOT23-3 | 精度±0.5℃，年漂移量≤0.03℃/年，工作溫度-103°C~+153°C，單總線通信方式，內置唯一ID號，可組網，支持 112bit EEPROM，分辨率0.004℃ |
||||||||
| 基準 | TPR431A | - | 3peak | SOT23-G | 分流型，輸出電壓Vref to 36V，精度1%或者0.5% | ||||||||
| 復位 | TPV706 | 1.0~5.5 | 3peak | SOP8 | 推挽輸出，復位時間200ms，支持1.58V、1.67V、2.19V、2.32V、2.63V、2.93V、3.08V、4.38V、4.63V復位電壓 | ||||||||
| NFC芯片 | KYN523 | 2.5~4V | 曠岳 | QFN32 | 可兼容RC523、FM17580等，是一款高度集成的工作在 13.56MHZ 下的非接觸讀寫器芯片， 支持符合ISO/IEC 14443 TypeA/B 協議的非接觸讀寫器模式。 同時提供了低功耗的外部卡片偵測功能， 方便電池供電、 需要低功耗工作、 并且需要實時處理任意時刻會進入射頻場的外部卡片的讀寫器設備 | ||||||||

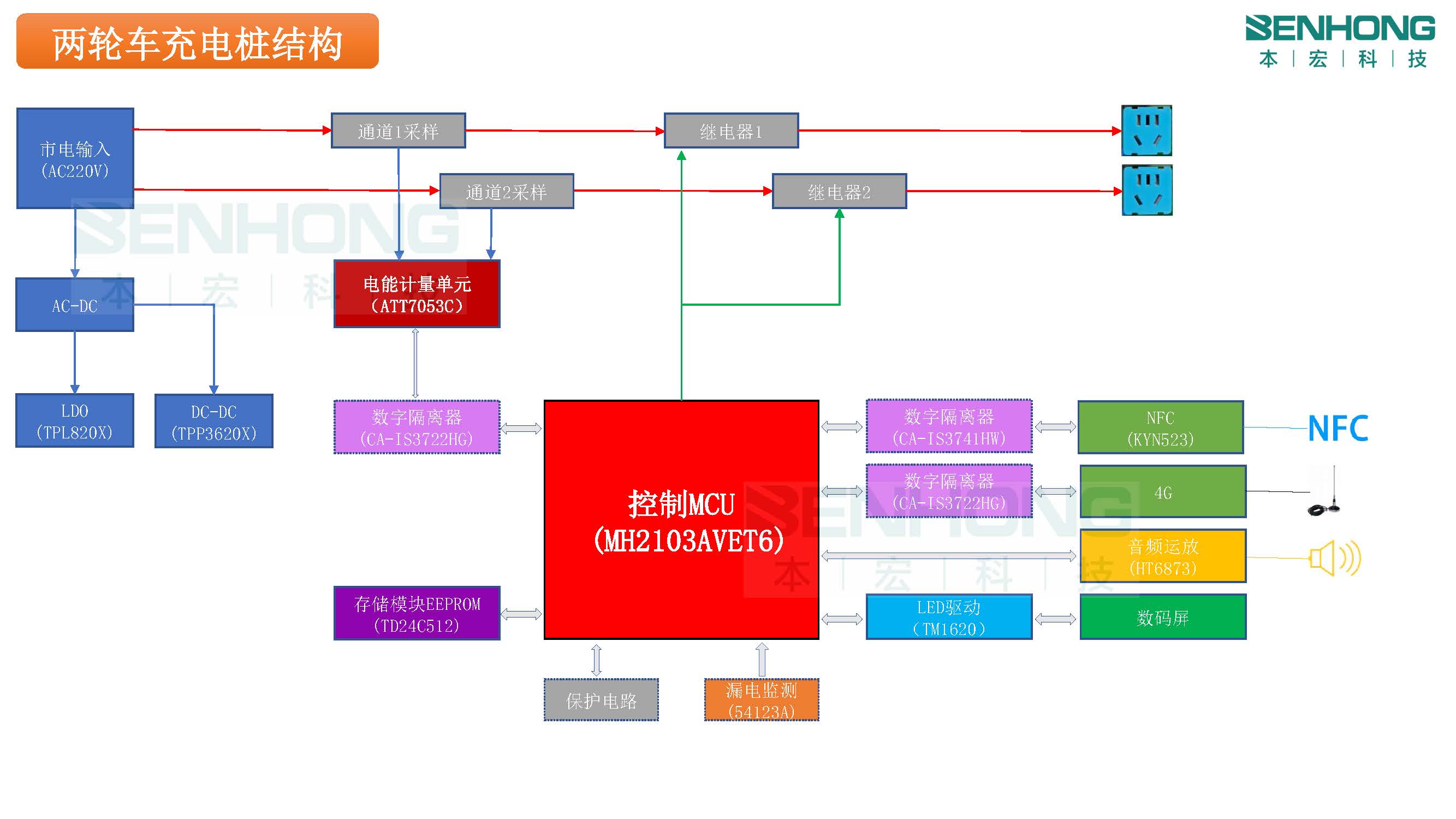

| 功能模塊 | 型號 | 電壓(V) | 品牌 | 封裝 | 產品說明 | ||||||||
| 控制MCU | MH2103AVET6 | 1.8~3.6 | 兆訊 | LQFP100 | M3內核MCU，512K Flash，96K RAM，支持CAN、時鐘216MHZ | ||||||||
| 計量ADC | ATT7053C | 3.0~5.5 | 鉅泉光電 | SSOP24 | 適用于單相或者直流充電樁，±890mv采樣范圍，動態范圍8000：1，可同時支持兩回路電能計量 | ||||||||
| 存儲-EEPROM | TD24C512 | 1.7~5.5 | 億存芯 | SOP8 | IIC接口，讀寫頻率400K/1MHZ；擦寫次數200萬次； | ||||||||
| 電源-LDO | TPL820X | 3.6~42 | 3peak | SOT23-3 | 輸出2.8, 3.0, 3.3, 5.0；最大壓降720mV, 靜態功耗2uA，已用于集中器，專變，能源控制器， 國網直流導軌表，充電樁，R46標準物聯網表； |
||||||||
| 電源-DC-DC | TPP36208 | 4.5~36 | 3peak | TSOT23-6 | 500KHZ開關頻率，支持2A輸出 | ||||||||
| 電源-隔離電源 | TPM650X | 2.25~5.5 | 3peak | SOT23-5 | 可兼容TI的SN6501等隔離DC-DC方案，適用于5V轉5V，5V轉12V，12V轉5V等多種方案 | ||||||||
| 數字隔離器 | CA-IS37XX系列 | 2.5~5.5 | 川土微 | WSOP8/16 | DC150Mbps通信速度，5KV隔離耐壓，±150kV/µs CMTI特性，支持±6KV HBM ESD | ||||||||
| 漏電監測 | SJWCH54123A | 4.6~4.8 | 勝金微 | SOP8 | 內部包含穩壓電源、放大電路、比較電路、延遲電路、自恢復控制電路、鎖存控制器以及 SCR 驅動電路，可有效檢測交流電漏電和直流脈動漏電。主要應用于 A 型（含 AC 型）漏電保護器。 |
||||||||
| 數碼管驅動 | TM1620 | 5 | 天微 | SOP20 | 8段6位/10段4位數碼管驅動芯片 | ||||||||
| 音頻運放 | HT6873 | 5 | 禾潤 | SOP8 | 高保真超低EMI的，具有防削頂失真功能的單聲道免濾波D類音頻功率放大器 | ||||||||
| NFC芯片 | KYN523 | 2.5~4V | 曠岳 | QFN32 | 可兼容RC523、FM17580等，是一款高度集成的工作在 13.56MHZ 下的非接觸讀寫器芯片， 支持 符合ISO/IEC 14443 TypeA/B 協議的非接觸讀寫器模式。 同時提供了低功耗的外部卡片偵測功 能， 方便電池供電、 需要低功耗工作、 并且需要實時處理任意時刻會進入射頻場的外部卡片 的讀寫器設備 | ||||||||
