電力儀表

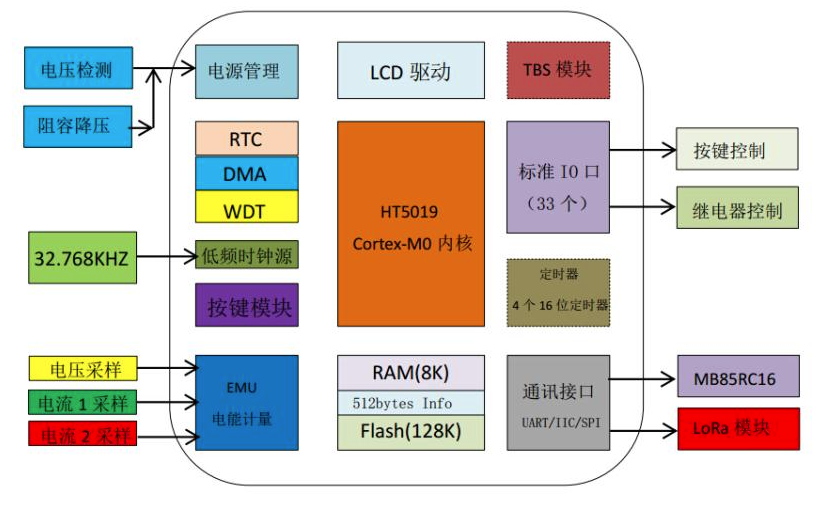

1.本方案采用鉅泉光電全SOC芯片HT5019進行設計，該芯片集成了電能計量、RTC時鐘、LCD驅動等外設模塊，非常適用于電能計量插排、出租屋電表、空調用插排等產品上。
2.本方案采用富士通高性能、低電壓鐵電存儲器，可實現掉電保存、快速保存、大于一萬億擦次數等功能，具有極強的數據安全性能。
3.本方案采用LoRa無線模塊，可實現無線傳輸功能，或者通過云端進行進行數據查詢，集成抄表，遠程控制等。
※Cortex-M0 32-Bit內處理器
※工作電壓范圍：2.0V~5.5V
※系統主頻至39.32MHz
※儲存器資源：128K Flash+512bytes Information Block、 8K SRAM
※內置RTC曲線數字補償，全溫度范圍RTC補償無需用戶軟件參與
※計量模塊EMU計量精度高、性能穩定
※集成LCD驅動，支持4/6/8COM模式,對比度可調節
※內置硬件AES/GHASH加密/解密算法
※Hold模式功耗低至3.3uA, Sleep模式功耗低至2.76uA
※超低功耗，待機電流（RTC）<10uA
※提供多種能量累加方式選擇
※支持增益誤差、相位誤差的軟件校表
※分別提供兩個計量通道的可配置防潛動功能
※支持 EMU 低功耗模式： EMU 低功耗工作頻率可配置為 204.8KHz 或 32KHz， ※支持掉零線、掉火
※線的防竊電計量，低功耗連續計量，系統功耗優于 650uA
※支持直流計量
※支持單相三線計量制
※片內基準電壓： 1.2V， 溫度系數±10ppm/℃
※溫度工作范圍:-40℃~+85℃
※封裝:LQFP48Pin
鐵電MB85RC16特性
※MB85RC16 是一種被稱為 FRAM（鐵電隨機存取存儲器）的存儲芯片，配置為 2,048 × 8 位，通過鐵電工藝和硅柵 CMOS 工藝技術形成非易失性存儲單元。
※與 SRAM 不同， MB85RC16 無需備用電池即可保持?jǐn)?shù)據。
※MB85RC16 中使用的存儲單元具有每字節 1012 （一萬億）次讀 / 寫操作的耐久性，次數明顯超過其他非易失性 FLASH 等產品。
※MB85RC16 可執行以一字節為一組的寫操作。它與 FLASH 和 E2PROM 不同，既不需要很長的寫時間，不需要在寫入存儲器后的輪詢序列。
