電力儀表

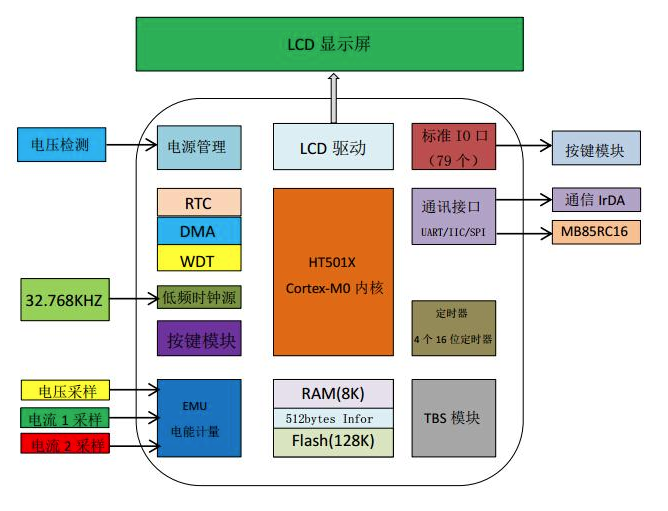

1.本產品采用鉅泉光電全SOC芯片HT501X進行設計，該芯片集成了電能計量、RTC時鐘、LCD驅動等外設模塊，非常適用于是低成本、高性能的單相SOC解決方案，可應用在電能計量插排、出租屋電表、空調用電表等產品上。
2.本方案具有零/火線防竊電計量、單相三線計量、斷相防竊電計量、直流計量等功能，斷相時，電流可低至0.5A,計量精度仍滿足1級表要求。
※Cortex-M0 32-Bit內處理器
※工作電壓范圍：2.0V~5.5V
※系統主頻至39.32MHz
※儲存器資源：128K Flash+512bytes Information Block、 8K SRAM
※內置RTC曲線數字補償，全溫度范圍RTC補償無需用戶軟件參與
※計量模塊EMU計量精度高、性能穩定
※集成LCD驅動，支持4/6/8COM模式,對比度可調節
※內置硬件AES/GHASH加密/解密算法
※Hold模式功耗低至3.3uA, Sleep模式功耗低至2.76uA
※超低功耗，待機電流（RTC）<10uA
※提供多種能量累加方式選擇
※支持增益誤差、相位誤差的軟件校表
※分別提供兩個計量通道的可配置防潛動功能
※支持 EMU 低功耗模式： EMU 低功耗工作頻率可配置為 204.8KHz 或 32KHz， ※支持掉零線、掉火
※線的防竊電計量，低功耗連續計量，系統功耗優于 650uA
※支持直流計量
※支持單相三線計量制
※片內基準電壓： 1.2V， 溫度系數±10ppm/℃
※溫度工作范圍:-40℃~+85℃
※封裝:LQFP48/64/80/100Pin
